AVK ZASUWA SUPA MAXI™, PN16
Z kielichem Supa Maxi™ i króćcem PE, SDR11 PE100

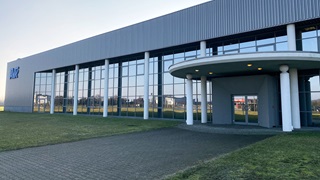

AVK Armadan
mieści się przy ul. Jakubowskiej 1, 62-045 Pniewy.
Zasuwa klinowa Supa Maxi™ z kielichem Supa Maxi™ i króćcem PE. Do wody pitnej i innych nieagresywnych płynów o temp. max 20°C
Uniwersalna zasuwa Supa Maxi™ to połączenie łącznika Supa Maxi™ z zasuwą klinową zaprojektowaną dla zapewnienia większego bezpieczeństwa. Łącznik Supa Maxi™ został wyposażony w zasuwę dzięki, której istnieje możliwość odcięcia przepływu podczas naprawy lub wymiany starych rurociągów. Zasuwa wyposażona jest w unikalnej konstrukcji klin AVK, stałą nakrętkę klina i uszczelnienie z gumy EPDM zatwierdzonej do wody pitnej. Opatentowany system uszczelniająco-wzmacniający Supa Grip™ zapewnia pewne podparcie uszczelki i wytrzymałość na rozciąganie dla wszystkich rodzajów rur. Zasuwa Supa Maxi™ jest łatwa w montażu i ma możliwość odchylenia osiowego ±4o w każdą stronę.
| Warianty 638/00-116 | |
|---|---|
| Typ przyłącza | Przyłącze typu Supa Maxi™ |
| Materiał | Żeliwo sferoidalne |
| DN | DN80 - DN300 |
| Ciśnienie nominalne | PN16 |
| Kierunek zamknięcia | Zamknięcie zgodnie z ruchem wskazówek zegara (CTC) |
Cechy
-
Stała, integralna nakrętka klilna zapobiega drganiom i zapewnia trwałość.
-
W pełni wulkanizowany klin z prowadnicami klina oraz zintegrowanymi ślizgami klina i stożkowym otworem trzpienia.
-
Stożkowy otwór trzpienia zapobiegający stagnacji wody.
- Klin i prowadnice klina zapewniają stabilną pracę.
-
Trzpień ze stali nierdzewnej z gwintem walcowanym na zimno z ogranicznkiem posuwu klina.
-
Potrójne uszczelnienie trzpienia: pierścień zgarniający z gumy NBR, tuleja oporowa z poliamidu z 4 o-ringami z gumy NBR, uszczelka wargowa z gumy EPDM.
-
Nakrętka trzpienia z mosiądzu odpornego na odcynkowanie.
-
Śruby pokrywy ze stali nierdzewnej zatopione masą na gorąco, zabezpieczone uszczelką pokrywy.
-
Pełny przelot przez zasuwę.
-
Niski moment obrotowy zasuwy.
-
Powłoka z farby epoksydowej zgodnie z DIN 3476 część 1, PN-EN 14901 i wytycznymi GSK.
-
Kielich Supa Maxi™: opatentowany uszczelniająco-wzmacniający SupaGrip™ z segmentowo-teleskopowym pierścieniem zapewnia pewne podparcie uszczelki nawet dla rur o małych średnicach. Pełną wytrzymałość na rozciąganie na wszystkich rurach zapewniają dwa różne segmenty: z brązu do rur PE/PVC oraz z hartowanej stali nierdzewnej do rur stalowych i żeliwnych. Odchylenie osiowe ±4°. Guma EPDM zatwierdzona do wody pitnej. Uwaga: podczas montażu przestrzegać instrukcji montażu.
-
Króciec PE: standardowa rura PE jest wciskana na rowkowany króciec zasuwy, blokowany stalowym pierścieniem i uszczelniany opaską termokurczliwą. Bezśrubowe, odporne na rozciąganie połączenie z pełnym przelotem, mocniejsze niż sama rura PE.
Pliki do pobrania
Tabela danych
| Nr katalogowy | DN mm |
Zakres uszczelnienia SR1 mm |
Klasa ciśnienia |
Dd mm |
D mm |
L mm |
L1 mm |
H mm |
H3 mm |
F mm |
F1 mm |
F2 mm |
Waga kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 638-090-00-066416099 | 80 | 82-106 | PN16 | 213 | 90 | 680 | 255 | 282 | 400 | 17 | 20 | 34 | 14 |
| 638-110-00-066416099 | 100 | 104-133 | PN16 | 237 | 110 | 680 | 250 | 305 | 430 | 19 | 22 | 34 | 20 |
| 638-125-00-066416099 | 125 | 104-133 | PN16 | 237 | 125 | 662 | 250 | 346 | 467 | 19 | 22 | 34 | 24 |
| 638-160-00-066416099 | 150 | 159-188 | PN16 | 309 | 160 | 769 | 325 | 400 | 557 | 19 | 22 | 34 | 37 |
| 638-200-00-066416099 | 200 | 193-227 | PN16 | 389 | 200 | 811 | 255 | 490 | 672 | 24 | 27 | 34 | 68 |
| 638-250-00-0664160 | 250 | 266-301 | PN16 | 486 | 250 | 971 | 420 | 664 | 886 | 27 | 31 | 47 | 118 |
| 638-315-00-0664160 | 300 | 314-356 | PN16 | 510 | 315 | 1029 | 355 | 740 | 997 | 27 | 31 | 47 | 173 |
Wykaz elementów budowy
| 1. | Trzpień | Stal nierdzewna 1.4104 (430F) |
| 2. | Pierścień zgarniający | Guma NBR |
| 3. | O-ring | Guma NBR |
| 4. | Łożysko | Poliamid |
| 5. | Pokrywa | Żeliwo sferoidalne, GJS-500 (GGG-50) |
| 6. | Pierścień oporowy trzpienia | Mosiądz, DZR CW602N |
| 7. | Uszczelka wargowa | Guma EPDM |
| 8. | Śruby pokrywy | Stal nierdzewna 1.4301, zatopione masą na gorąco |
| 9. | Uszczelka pokrywy | Guma EPDM |
| 10. | Nakrętka klina | Mosiądz, DZR CW602N |
| 11. | Klin | Żeliwo sferoidalne z gumą EPDM |
| 12. | Korpus | Żeliwo sferoidalne, GJS-500 (GGG-50) |
| 13. | Korpus | Stal węglowa |
| 14. | Opaska termokurczliwa | Tworzywo sztuczne |
| 15. | Króciec rury | PE |
| 16. | Nakrętka | Stal kwasoodporna 1.4401 |
| 17. | Śruba | Stal nierdzewna 1.4301 |
| 18. | Podkładka | Stal nierdzewna 1.4301 |
| 19. | Uszczelka | Guma EPDM |
| 20. | Zacisk | Stal nierdzewna i brąz CC491K |
| 21. | Pierścień dociskowy | Staliwo |
| 22. | Osłona ochronna | PE |
Zatwierdzenia
- Próba wodą: szczelność zamknięcia 1,1 x PN (bar), wytrzymałość korpusu: 1,5 x PN (bar). Próba mometu obrotowego. |
- Próba ciśnieniowa wodą zgodnie z PN-EN 1074-1 i 2/PN-EN 12266
- Materiały zatwierdzone przez Belgaqua
Standardy
- Zgodnie z PN-EN 1074 (DIN 3352), zgodnie z PN-EN 1171
